一.概述

     1  氣動葫蘆是目前世界上較為理想的起重設備。在工業發達國家早已被廣泛采用。它具有電動葫蘆不可比擬的優點：

。

a  耐酸堿、蒸汽、抗高粉塵。

b  體積小、輕便，重量為電動葫蘆的1/3~1/8。

    2  正是基于上述優點，氣動葫蘆可廣泛應用于石油、化工、煤礦、紡織、機械生產、船舶、     等領域。

    3   型號說明：

    產品的型號命名方式如下：

示例：提升高度為3m、額定起重量為10t的氣動葫蘆表示為：HQ10-3。

二．HQ氣動葫蘆的構成與功用

（一）其構成

1、帶有鏈輪和過載保護的減速箱；

2、中央部分；上鉤、吊掛體、鏈輪、鏈條、下鉤等部分組成；3、帶有制動功能的馬達；

4、連接風源的控制部分以及操作閥；5、鏈條；

6、吊鉤組。

（二）功用（主要介紹減速箱、馬達、連接風源的控制部分）

1、帶有鏈輪和過載保護的減速箱；包括三級行星減速齒輪組及過截調節兩部分。（1）三級行星減速齒輪組：高速馬達輸入軸通過三級行星減速齒輪減速后輸出到鏈輪，帶動鏈條工作。（2）過截調節：由調整螺絲、壓蓋、蝶行彈簧和壓在初級行星減速齒輪組周內齒輪兩側的銅摩擦片組成。當負載產生的旋轉力小于過載摩擦力時，周內齒輪不動從而使氣動葫蘆工作。當負載產生的旋轉力大于過載摩擦力時周內齒輪打滑，氣動葫蘆不工作。過載摩擦力的調節是通過松（或緊）調整螺絲來調節蝶行彈簧的彈力來實現的，從而起到過截保護作用。

2、帶有制動功能的馬達：主要包括缸筒、轉子、葉片和兩端缸蓋部分。

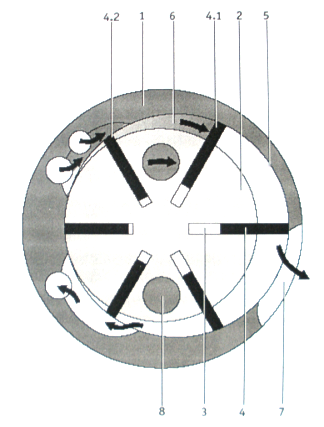

（1）、葉輪發動機工作原理。（見附圖2）

葉片馬達由氣缸套1、轉子2和兩端缸蓋三部分組成。轉子裝在氣缸套內，葉片裝在轉子的槽3內。葉片與缸套內壁及兩端缸蓋接觸，每?jī)蓚€(gè)相鄰的葉片形成一個腔室6，由于4.1葉片的面積比4.2葉片的面積大，當輸入壓縮空氣時，作用在4.1葉片上的力大于作用在4.2葉片上的力，產生轉子扭矩，轉子轉動。當腔室轉到排氣口7時，壓縮空氣被排出。潤滑腔8在馬達葉片槽之間，它確保在250－500小時的使用中，不斷潤滑馬達。

圖中箭頭標明了轉子的運動方向和空氣的相應流動方向。

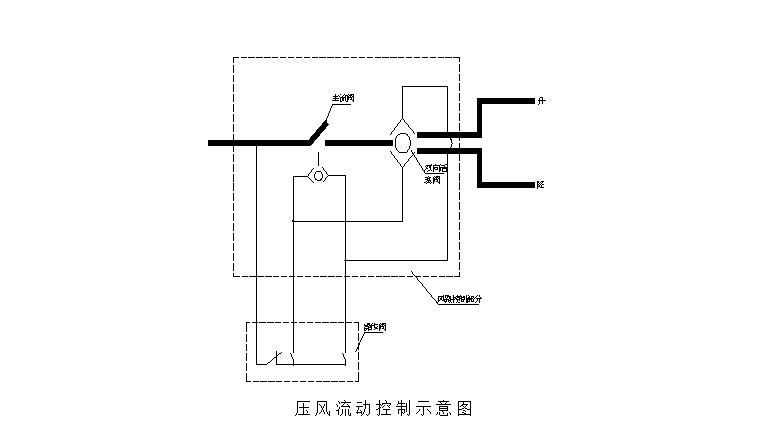

2、連接風源的控制部分以及操作閥；通過按動操作閥使主流閥打開，向雙向旋轉閥腔內進氣，在按動操作閥的同時雙向旋轉閥轉動打開閥門向馬達氣缸進氣。風源控制部分的原理。（見下圖）。

三、HQ型氣動葫蘆技術參數表

四、氣動葫蘆的動力源

氣動葫蘆的動力源是壓縮空氣，為了使氣動葫蘆正常工作，對壓縮空氣需滿足：

1、壓縮空氣清潔、干燥，即空氣中夾雜的微粒尺寸小于40um，夾雜的微粒數量低于每立方米5克。

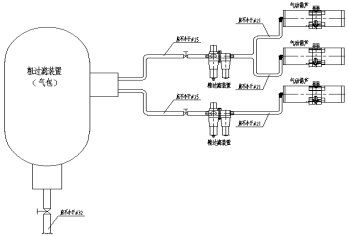

2、為保證氣動葫蘆壓縮空氣的質量，保證壓縮空氣過濾良好，并使氣動葫蘆供風量滿足要求，必需正確連接粗過濾裝置和精過濾裝置如下圖所示：

一般要求氣動葫蘆進氣管不小于DN20，且要求接有過濾裝置，一般要求進氣管直徑比出氣管直徑大一個以上的規格型號。

3、為了保證供風質量，還需保證粗過濾裝置、精過濾裝置及連接用的風管本身內部的清潔，為此必須在入井前對粗過濾裝置、精過濾裝置及連接用的風管進行封口，以免臟物進入其內，下井后還需用風壓吹掃干凈后方可連接投入使用。還要求定期清掃保證其清潔（要求一月一次）。

五、氣動葫蘆使用安全注意事項

1、氣動葫蘆的使用地點應有足夠的空間尺寸，環境整潔，沒有對操作者造成危險的危險源。

2、氣動葫蘆吊掛點應牢固可靠，6t氣動葫蘆吊掛點須不小于2根錨索并用，10t氣動葫蘆吊掛點須不小于4根錨索并用，20t氣動葫蘆吊掛點須不小于6根錨索并用。吊掛點需加強頂板支護滿起吊安全需要。

3、氣動葫蘆操作人員需經過培訓。熟悉氣動葫蘆的工作原理、內部結構及有關操作的安全注意事項等。

4、嚴禁超負荷能力提升、提升卡住的重物、起吊不能控制的外部能量設備（如液壓缸、降落的物體）。

5、不容許任何人及其任何部位在吊掛重物下面。

6、在開始提升和拖拽物體時要小心謹慎操作。

7、在起吊工作的情況下，千萬不要試圖處理起吊過程中出現的問題。

8、在提升、拖拉和降低物體是，確保物體處于穩定狀態，避免物體傾倒或落下引起事故。

9、用幾個氣動葫蘆提升一個物體要避免負載不平衡而導致過載。

10、每次決不要提升或拖拉一件以上的物體。

11、風壓不要超過工作壓力。發生斷氣，要對重物實施保護。在取下空氣管前，要關掉氣源。

12、要擰緊松弛的螺栓。

13、及時檢查吊鉤，不要使用不能活動的、彎曲的、打開的或扭曲變形的吊鉤，要及時更換。及時修理?yè)p壞的吊鉤安全鎖。

14、不要用吊鉤鉤尖部吊重物，只能在吊鉤里面最深的地方。

15、不要在連接點處鎖住吊鉤、不要對吊鉤作退火處理。

16、不要阻塞操作按鍵，不要使用不活動、不靈活的操作按鍵，應立即修理。

17、只用原始的JDN控制器操作JDN風動葫蘆。

18、不要彎曲或擠壓控制管。

19、在提升前將重物垂直放在風吊下方，鏈條應向下垂落。要避免松馳鏈條的打結，絞結的鏈條要整理好，檢查打結鏈條是否受損。不要觸摸運行的鏈條。

20、在通常工作情況下，決不要將鏈條運行到最終位置。

21、氣動葫蘆被啟動而無法運行，檢查是否鏈條受損。

22、不容許修理鏈條和連接鏈條（如用螺栓、連接環等）。

23、不要使用損壞的、損傷的、磨損的、生銹的、彎曲的、延伸的鏈條。

24、不要把負載鏈條作為提升鏈條使用。不使用吊鏈去捆綁提升物體。

                  故障與排除

             易損件明細表

                產品主要零（元）部件及重要原材料明細表

注：當改變安標配套件時，應選擇具有效MA證書的產品。性能參數和整機匹配。

     檢查維護項目表及其時間間隔表
